Metaaldraaiende CNC-draaibankmachine

Metaaldraaiende CNC-draaibankmachine kan automatisch het interne oppervlak van de cilinder, het kegeloppervlak, het cirkelvormige boogoppervlak, het eindvlak, zoals verwerking, verwerken en kan ook de enkele en meervoudige schroefdraad in metrische, inch en andere normen verwerken.

Model:CK25-240L

Stuur onderzoek

Productomschrijving

De gedetailleerde productintroductie van CNC-draaibankmachine voor metaaldraaien

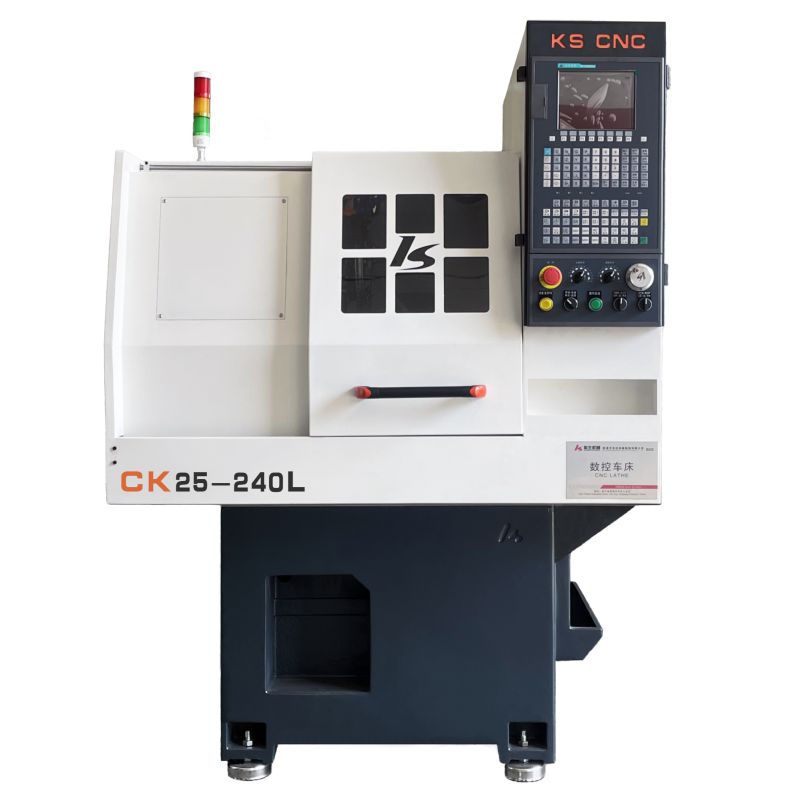

CK25-240L is een zeer nauwkeurige, hoogwaardige CNC-draaibank voor metaaldraaien. De bewerkingsnauwkeurigheid van de machine is stabiel en consistent, de stijfheid van het frame is sterk, de bewegingsprecisieregeling is nauwkeurig en de hoge verwerkingsefficiëntie.

De standaardconfiguratie op CNC-draaibankmachine voor metaaldraaien

Spindelï¼Spileenheid
Systeemï¼Wind 2000TCEVï¼Standaardï¼
GSKï¼Optioneelï¼
KNDï¼Optioneelï¼
Inverterï¼SINEE
Lineaire gidsï¼CSK
Lagerï¼HRB
Kogelschroefï¼QIJIAN/QIXUAN
Motorï¼Servomotor

De parameter op CNC-draaibankmachine voor metaaldraaien

		Eenheid	CK15-240L CK25-240L				Eenheid	CK15-240L CK25-240L
Productie mogelijkheden	Max. schommel over bed	mm	Ï210		Hartinfarct	X-as max. reizen	mm	240
	Max. zwaai over dwarsslede	mm	€ 120		Hartinfarct	Z-as max. reizen	mm	240
	Verwerking lengte	mm	240		Motor	Servomotor	KW	1.5
	Dia. van het spindelgat	mm	Ï15	Ï25	Ander	Klemmodus	NVT	Pneumatische klemming
Spil	mal	NVT	spantang			Gereedschapshouder	NVT	Snijders opstelling
	Snelheidsbereik	Rpm	100-6000	100-5000		Gereedschapsmaat	mm	16
	Einde specificatie	NVT				Aantal geladen gereedschap	stuks	6
Voeden	X-as snelle bewegingssnelheid	m/min	28m			Algemene afmetingen (LBH)	mm	110010601700
Voeden	Z-as snelle bewegende snelheid	m/min	28m			Hoogte (basis tot spil)	mm	1010
Nauwkeurigheid	X/Z-as herhaalde positioneringsnauwkeurigheid	mm	0.005			NW	mm	850

Functies op CNC-draaibankmachine voor metaaldraaien

1. Compacte interne carrosseriestructuur, hoge stijfheid en trillingsweerstand.
2. Het hellende ontwerp van het lichaam zal veel gemakkelijker zijn voor het verwijderen van schroot.
3. Beter in algemeen en snel snijden.

Afgemaakte producten
