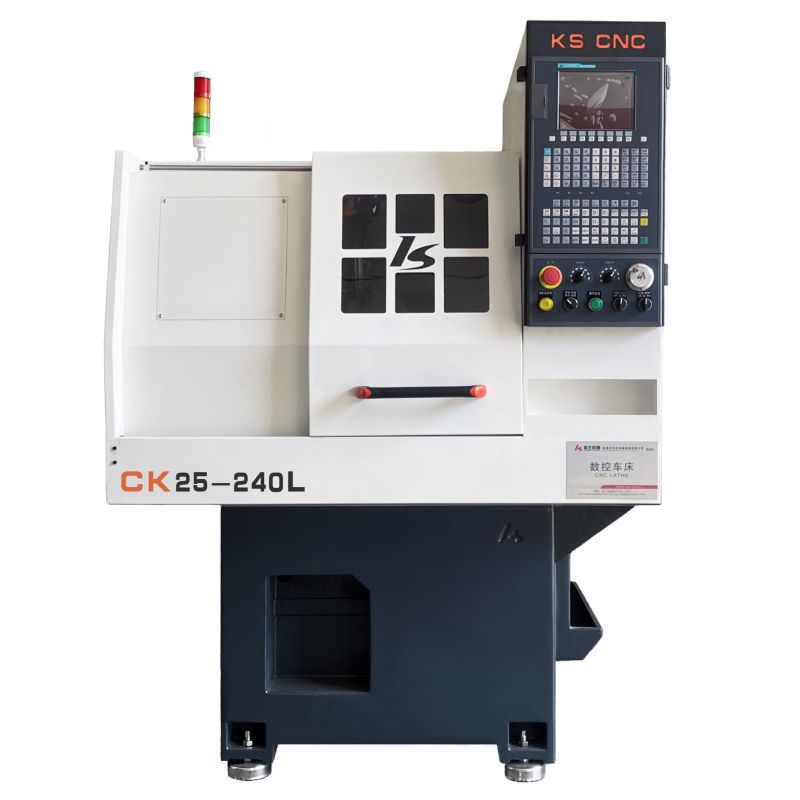

Hoge precisie kleine CNC-draaibankmachine

De High Precision Small CNC-draaibankmachine wordt veel gebruikt, kan worden gebruikt voor het verwerken van as-, schijftype werkstukken, kan niet-cirkelvormige curveverwerking bereiken. Het systeem en de accessoires zijn optioneel zoals gevraagd.

Model:TCK25-240L

Stuur onderzoek

Productomschrijving

De gedetailleerde productintroductie van High Precision Small CNC-draaibankmachine

TCK25-240L kleine CNC-draaibank met hoge precisie is een redelijk geprijsde, praktische werktuigmachine van goede kwaliteit. De machine heeft een zeer breed toepassingsgebied dat geschikt is voor inwendig en uitwendig draaien, taps toelopend, cirkelboog, schroefdraad, kotteren, ruimen van as- en schijfwerkstukken. Het kan ook niet-cirkelvormige curvebewerking bereiken. U kunt het CNC-systeem kiezen en optionele accessoires volgens uw behoefte.

De standaardconfiguratie op een kleine CNC-draaibank met hoge precisie

Spindelï¼Spileenheid
Systeemï¼Wind 2000TCEVï¼Standaardï¼
GSKï¼Optioneelï¼
KNDï¼Optioneelï¼
Inverterï¼SINEE
Lineaire gidsï¼CSK
Lagerï¼HRB
Kogelschroefï¼QIJIAN/QIXUAN
Motorï¼Servomotor

De parameter op kleine CNC-draaibankmachine met hoge precisie

		Eenheid	TCK25-200L
Productie mogelijkheden	Max. schommel over bed	mm	Ï210
	Max. zwaai over dwarsslede	mm	€ 120
	Verwerking lengte	mm	240
	Dia. van het spindelgat	mm	Ï25
Spil	mal	NVT	spantang
	Snelheidsbereik	Rpm	100-5000
	Einde specificatie	NVT
Voeden	X-as snelle bewegingssnelheid	m/min	28(2510)
Voeden	Z-as snelle bewegende snelheid	m/min	28(2510)
Hartinfarct	X-as max. reis	mm	240
Hartinfarct	Z-as max. reis	mm	240
Nauwkeurigheid	X/Z-as herhaalde positioneringsnauwkeurigheid	mm	0.005
Motor	Servomotor	k	1.5
Ander	Klemmodus	NVT	Pneumatische klemming
	Gereedschapshouder	NVT	Snijders opstelling
	Gereedschapsmaat	mm	16
	Aantal geladen gereedschap	stuks	6
	Algemene afmetingen (LBH)	mm	110010601700
	Hoogte (van de basis tot de as)	mm	1010
	NW		850

Functies op kleine CNC-draaibank met hoge precisie

1. Gegoten monoblok, schuine bedstructuur.
2. Heavy-duty ontwerp, machinebasis en bed zijn gietstukken uit één stuk.
3.HIWIN/CSK roltype lineaire bewegingsgeleiding.
4. Hoge verwerkingsefficiëntie en hoge precisie.
