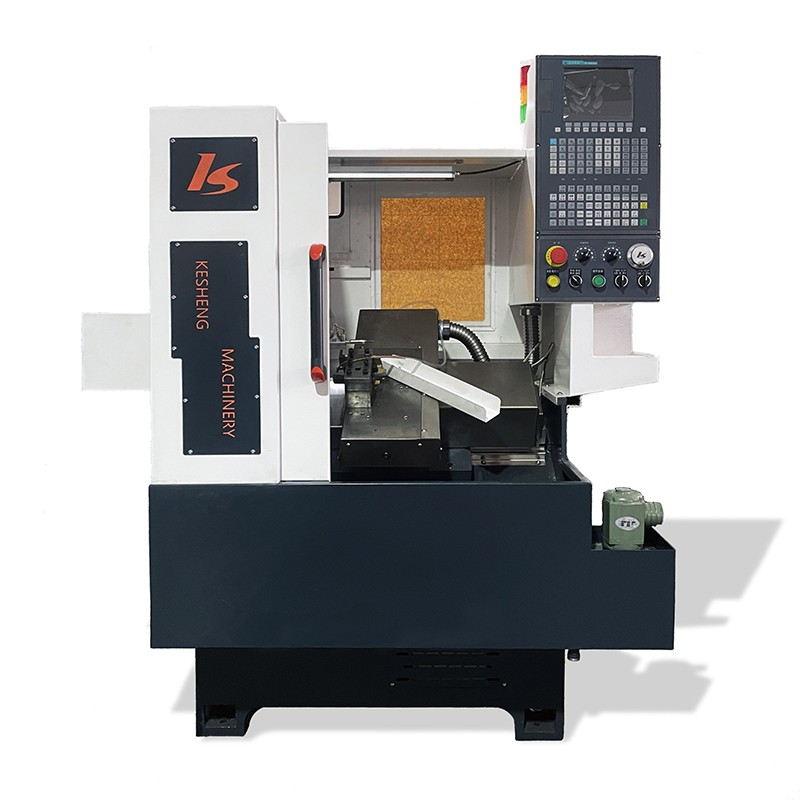

Automatische staafaanvoer Kleine CNC-draaibankmachine

Ons bedrijf richt zich op de vervaardiging van CNC-draaibanken. Vooral de goede configuratie en precisiefittingen van de Automatic Bar Feeder Small CNC-draaibankmachine, de machine zal kleine metalen precisieonderdelen nauwkeurig en snel produceren.

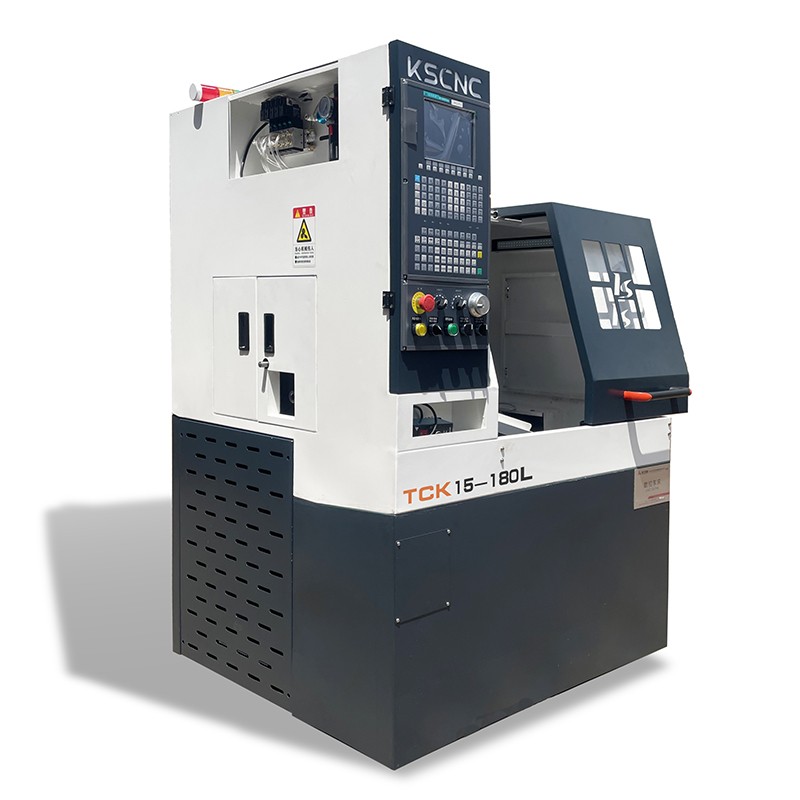

Model:TCK15-180L

Stuur onderzoek

Productomschrijving

De gedetailleerde productintroductie van automatische staafaanvoer kleine CNC-draaibankmachine

De hoogwaardige automatische staafaanvoer kleine CNC-draaibankmachine met een gietbasis zal beter presteren op het gebied van stijfheid en schokbestendigheid, veel gemakkelijker voor het verwijderen van spanen.
Een veel hogere verwerking en efficiëntie wordt gegarandeerd met een goede configuratie (spindel uit Taiwan (6000 RPM), precisiekogelschroef, railwagen, halfgesloten plaatwerk, achterwaarts systeempaneel, enz.). De machine zal zeker en gemakkelijk worden toegepast bij de productie van kleine metalen precisieonderdelen.

De standaardconfiguratie op een kleine CNC-draaibank met automatische staafaanvoer

Spindelï¼Spileenheid uit Taiwan
Systeemï¼Wind CNC 2000TBV
Inverterï¼SINEE
Lineaire gidsï¼CSK
Lagerï¼HRB
Kogelschroefï¼QIJIAN/QIXUAN
Motorï¼Servomotor

De parameter op automatische staafaanvoer kleine CNC-draaibankmachine

		Eenheid	TCK15-180L	TCK25-180L
Productie mogelijkheden	Max. schommel over bed	mm	Ï150	Ï150
	Max. zwaai over dwarsslede	mm	Ï60	Ï60
	Verwerking lengte	mm	180	180
	Dia. van het spindelgat	mm	Ï15	Ï25
Spil	mal	NVT	spantang	spantang
	Snelheidsbereik	Rpm	300-6000 (spileenheid)	300-6000 (spileenheid)
	Einde specificatie	NVT
Voeden	X-as snelle bewegingssnelheid	m/min	15m	15m
Voeden	Z-as snelle bewegende snelheid	m/min	15m	15m
Hartinfarct	X-as max. reizen	mm	180	180
Hartinfarct	Z-as max. reizen	mm	180	180
Nauwkeurigheid	X/Z-as herhaalde positioneringsnauwkeurigheid	mm	0.005	0.005
Motor	Servomotor	k	1.5	1.5
Anderen	Klemmodus	NVT	Pneumatische klemming	Pneumatische klemming
	Gereedschapshouder	NVT	Snijders opstelling	Snijders opstelling
	Gereedschapsmaat	mm	16	16
	Aantal geladen gereedschap	stuks	5	5
	Algemene afmetingen (LBH)	mm	13509101560	13509101560
	Hoogte (van de basis tot de as)	mm	970	970
	NW	kg	700	700

Functies op automatische staafaanvoer kleine CNC-draaibankmachine

- Gietbasis: betere prestaties op het gebied van stijfheid en schokbestendigheid
-Slant Bed: eenvoudige verwijdering van spanen
-Spindel uit Taiwan: 6000 RPM
-Precisiekogelomloopspindel, railwagen: hogere verwerkingsprecisie en efficiëntie (goed toegepast op de productie van kleine precisie metalen hardware-onderdelen)
-Praktisch semi-ingesloten plaatstaal & achterwaarts systeempaneel toegepast: gemakkelijke bediening
Optionele accessoires (trilplaat, rek voor lang stuk): Automatische invoer en verwerking voor kort of lang stuk is beschikbaar
